TMV – TV Хомогенизатори

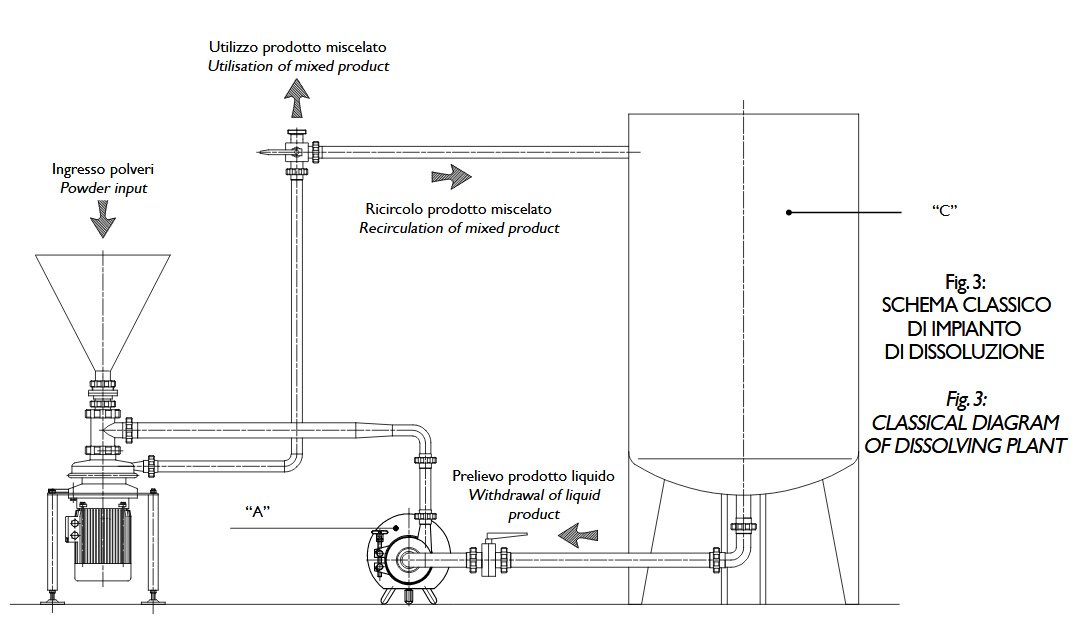

Оборудване за смесване на големи количества прахообразен или във вид на кристали продукт, като се използва пряко вертикално пълнене на продукта и се комбинира с тангенциално вливане на разтварящата течност за пряко смесване на входа на помпата. Продуктът се смесва чрез центробежни сили и след това преминава през специален вал и в резултат на това се получава максимално хомогенизиране на продукта и пълна липса на бучки. Твърди продукти като захар, сол, скорбяла/нишесте, пектин, казеин и други, напълно се разтварят и получения краен продукт е с минимален вискозитет и максимална хомогенност, което спомага да не се образува утаяване и запушване на филтрите, ако се използват такива. Съоръженията могат да се инсталират в линия за непрекъснато производство. Разтварящата течност може да се доставя по 2 метода: със захранваща помпа (А) или направо от резервоар (С), ако той е инсталиран близо до смесителя. Близкото разстояние се изисква, за да се намали съпротивлението на потока, захранващ смесителя. Гравитацията спомага втичането на течността от резервоара, за да се избегне използването на помпа.

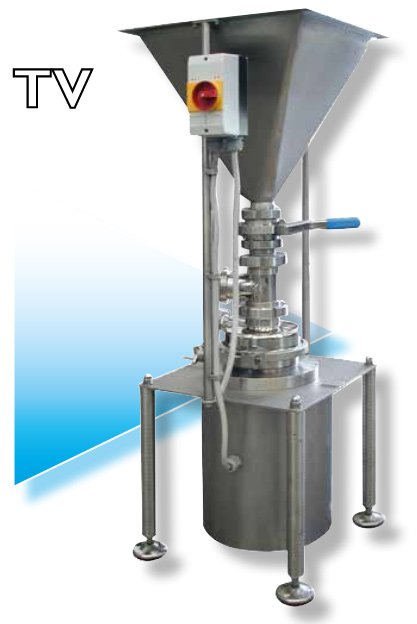

TV Хомогенизатори
Серията се различава от модел TMV по допълнително входно устройство (inducer), което подобрява втичането на такива лиофилни продукти като скорбяла, брашно и др. и ги предпазва да образуват слепване и сбиване, за да не се запречва втичането в главата на разтварящото устройство (Dissolver).
TMV S70 Хомогенизатори
При TMV серията, праха се захранва пряко в главата, без да се използва клапан за управление праха. Те са проектирани за непрекъсната работа, когато се разтварят големи количества от продукта, и специално за продукти, които не са на бучки. Течността се доставя чрез вторична захранваща помпа в основата на бункера, където има едно допълнително входно устройство (inducer); той изпълнява ролята на първоначално смесване на прах – течност преди влизането в главата на разтварящото устройство (Dissolver).
Серия TR8 – 10 – 15 Хомогенизатори
Това оборудване е за разтваряне на разтворими прахове и кристали в течност. Серията е разработена да замести традиционните бъркачки с предимствата за по-бързо, гъвкаво и по-лесно преместване от едно на друго място, като се гарантира напълно хомогенен краен продукт. Използването е много лесно. Една центробежна помпа поема флуида от контейнера, в който се съдържа течната фаза и я изпомпва през тръба на Вентури ( дифузер). Вакуумът, който се образува от тази тръба на Вентури (дифузера) изтегля праха или кристалите от натоварващия бункер за диспергиране в течността. След приключване на разтварянето, крайният продукт се рециклира в резервоара (танка), докато се получи перфектна хомогенност. Тогава, с помощта на клапани, със същата помпа се изпраща партида от крайния продукт, където е необходимо. При автоматичните инсталации, ръчния клапан на входа на праха е заместен с пневматичен ON-OFF клапан, който се управлява с контрол панел.
Спецификация на хомогенизаторите / миксерите, изработени от неръждаема стомана AISI 304/316
Тип | Дебит на течността (м3/час) |
Напор (м) | Количество разграден прах (кг/час)* |
Обем на бункера (л) |
Мощност | Клапан за засмукване на праха |
Размери (мм) |
Тегло (кг) |
Вход/Изход за течността |
---|---|---|---|---|---|---|---|---|---|
DR 8 | 10 | 15 | 800 | 30 | 2.2 | 50 FF | 600x1000x1000 | 84 | 50/50 |

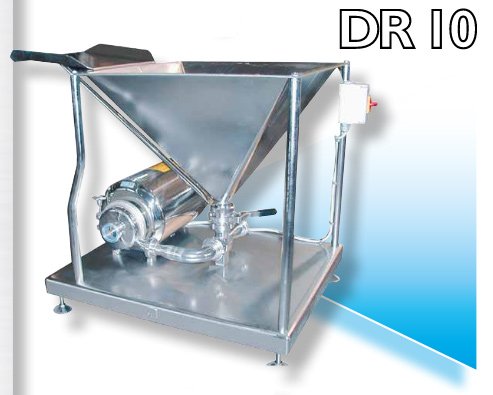

DR 10 | 16 | 15 | 950 | 70 | 4 | 50 FF | 800x1200x950 | 95 | 50/50 |
DR 15 | 25 | 25 | 1500 | 70 | 5.5 | 65 FF | 800x1200x950 | 103 | 65/65 |
TV 41 | 5-10 | 10-8 | 850 | 20 | 3 | 65 FF | 460x460x1200 | 82 | 50/40 |
TV 42 | 5-15 | 15-10 | 900 | 20 | 4 | 65 FF | 460x460x1200 | 84 | 50/40 |
TMV 40 | 10-30 | 15-10 | 1150 | 30 | 5.5 | 80 FF | 600x1000x1100 | 152 | 50/50 |
TMV 70 | 12-40 | 16-12 | 1500 | 70 | 7.5 | 80 FF | 800x1200x1100 | 161 | 50/50 |
TMV 71 | 20-45 | 23-18 | 1800 | 70 | 9.2 | 80 FF | 800x1200x1100 | 172 | 65/65 |
TMV 72 | 12-40 | 23-15 | 1700 | 70 | 9.2 | 80 FF | 800x1200x1100 | 172 | 50/50 |
TMV 75 | 20-45 | 23-18 | 2500 | 70 | 11 | 100 FF | 800x1200x1100 | 178 | 65/65 |
TMV 751 | 15-50 | 24-12 | 3500 | 70 | 15 | 100 FF | 900x1200x1100 | 232 | 65/65 |
TMV 100 | 20-70 | 19-13 | 8000 | 72 | 18.5 | 100 MF | 1080x600x1250 | 270 | 80/80 |

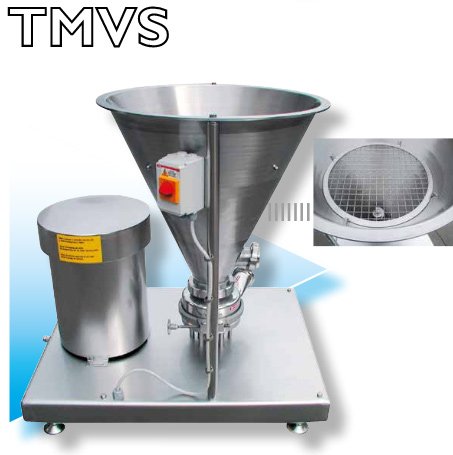

TMVS 70 | 50 | 20 | 5500 | 65 | 9.2 | - | 800x1000x900 | 158 | 65 |
'*' Отнася се само за гранулати и кристални продукти
